Guía visual de daños

Grieta muy fina, normalmente menor a 1 mm, en yeso o pintura.

• •Más delgada que una tarjeta de crédito (≈0.5 mm).
• •Suele ser cosmética, pero documenta y vigila tras réplicas.

Grieta inclinada que cruza el muro de esquina a esquina.

• •Atraviesa todo el muro, no solo el acabado.
• •Más ancha que una moneda (>3 mm) es seria.
• •Puede indicar movimiento del muro.

Grieta horizontal continua en un muro que carga peso.

• •Sugiere que el muro perdió capacidad de cargar peso vertical.
• •Salga del edificio y no reingrese.

Dos grietas diagonales que se cruzan: la columna falló a cortante.

• •Daño estructural grave.
• •La columna podría no resistir otra réplica.
• •Evacúe inmediatamente.

El concreto se rompió y se ve el acero de refuerzo.

• •Varillas dobladas o pandeadas: crítico.
• •Polvo de concreto fresco en el piso.
• •No se acerque. Evacúe.

Grietas donde la viga se encuentra con la columna.

• •Zona más crítica de cualquier edificio de concreto.
• •Cualquier grieta importante aquí compromete el edificio.

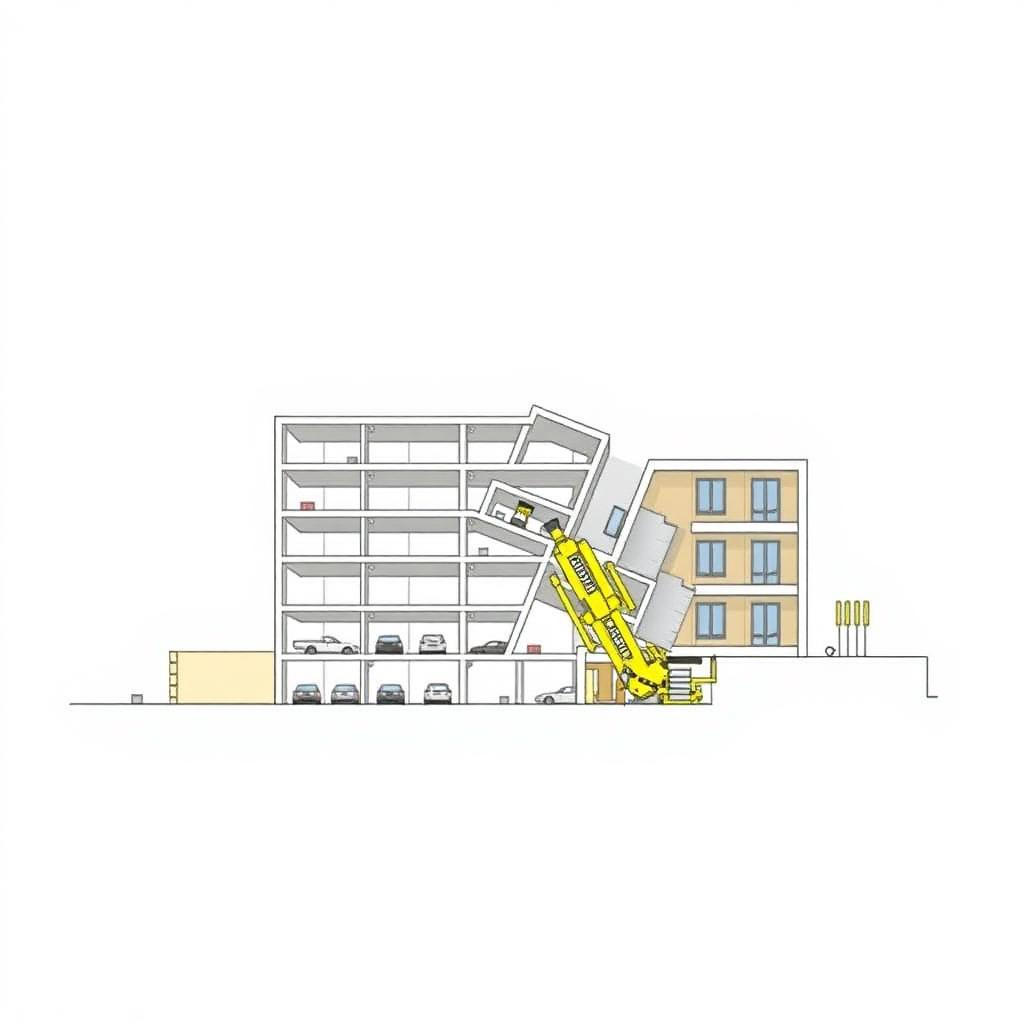

La planta baja —estacionamiento u oficinas abiertas— se inclinó.

• •Columnas visiblemente torcidas o desplomadas.
• •Puertas del estacionamiento que ya no cierran.
• •Colapso inminente posible.

El edificio completo está fuera de plomo respecto al vertical.

• •Compare con postes o edificios vecinos rectos.
• •Evacúe el edificio y la zona alrededor (caída posible).

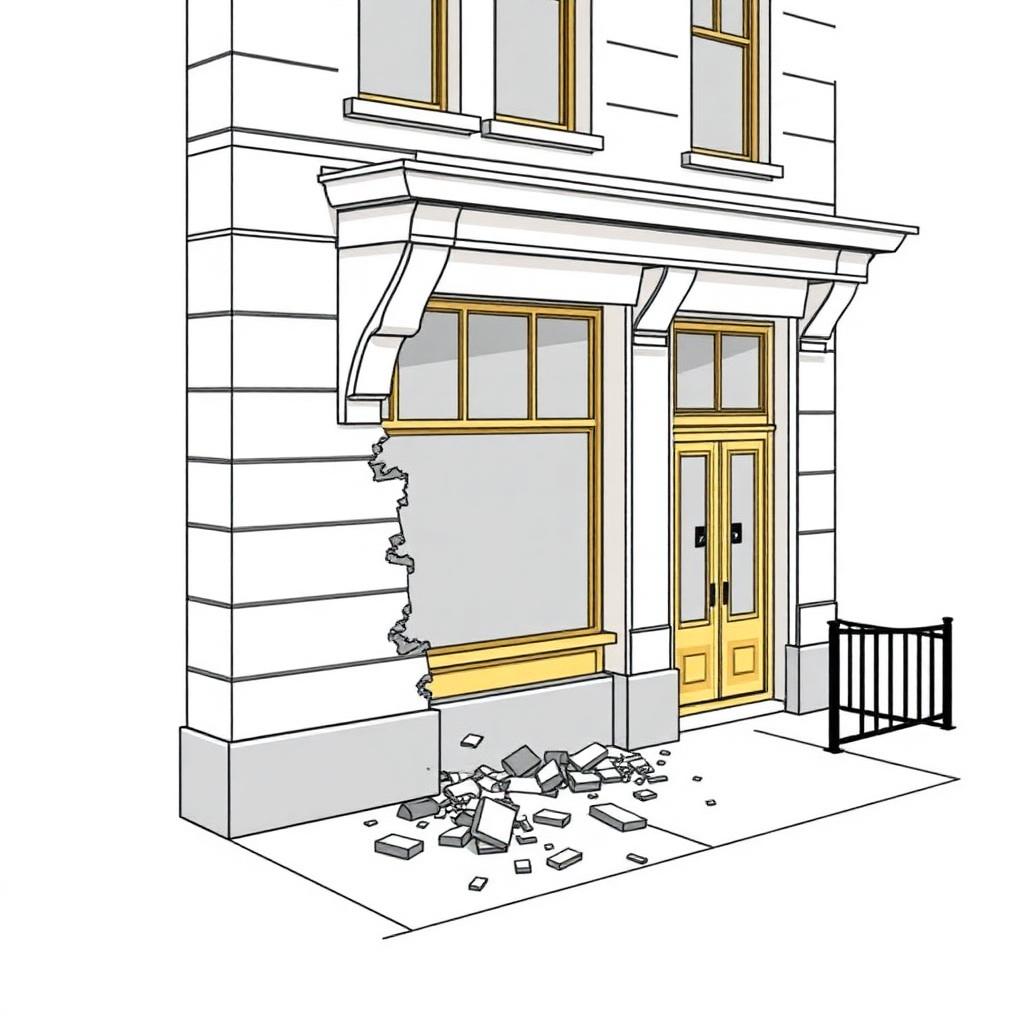

Piezas no estructurales que caen: aún representan riesgo mortal.

• •Aléjese del perímetro del edificio.
• •Acordone el área para que nadie pase debajo.
